| Parámetros | |
| Corriente de salida | <4.5 A |
| Tensión máxima de conformidad | 4.7 V |
| Tensión de alimentación | 5 V |
| Modo de funcionamiento | Automático |
| Potencia máxima de salida | 20 W |
| Sensor de temperatura | 10 kΩ @25º C, B25/100=3497 |
| Temperatura ajustada | Pot. interno/señal de entrada |
| Control de potencia térmica | PID |
| Refrigeración | No es necesario |
| Señales | |
| TSET | Temp seleccionada (mV) |
| REF | 2,5 V |
| ERR | V entre TSET y el TNTC |
| SDW | Señal de parada |
| TI | 0.1*ITEC |
| VT | = tensión a través del TEC |
| FALLO | = 5 V si existe un problema en el sensor |
| TOK | = 0V si ERR < 1 º |
| OK | Sobretemperatura a TNTC |
| UT | Bajo temperatura a TNTC |
| Interfaz visual | |
| DERECHO ROJO | Sobretemperatura |
| AMARILLO derecha | Bajo temperatura |
| DERECHA VERDE | Temperatura OK |
| Centro RED1 | Calefacción |
| centro AMARILLO | Refrigeración |
| Centro RED2 | Error NTC |
| Mecánica | |
| Dimensiones | 68,8 x 33,1 x 16,6 mm |
| Temperatura de funcionamiento | 15 a 40 ºC |
Productos, Electrónica láser

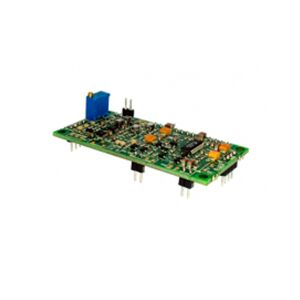

TEC Drivers
- Diseño compacto
- Control TEC bidireccional
- Tecnología de conmutación: driver de alta eficiencia
- Resistencia NTC como sensor de temperatura
- PID para un control preciso de la temperatura (0,01º C)
- Parada de seguridad cuando el sensor está abierto/cortocircuitado
- Control de apagado externo 2,5 V
- Salida de tensión de referencia
- Arranque suave de corriente para un arranque controlado
- Funcionamiento visible por LED
